PT Teknika Artha Nusantara (Tekanusa) telah melaksanakan serangkaian pengujian teknis Non-Destructive Testing (NDT) untuk evaluasi mutu dan homogenitas beton struktural pada elemen Girder Jembatan di kawasan Karawang, Jawa Barat.
Latar Belakang & Urgensi Pengujian:
Elemen girder merupakan komponen struktural utama penopang beban gelagar lalu lintas jembatan. Pengujian NDT berkala diperlukan guna memastikan integritas beton prategang/bertulang, memverifikasi keseragaman mutu beton hasil pengecoran, serta mendeteksi adanya retak mikro (microcracks) atau rongga udara internal tanpa merusak integritas struktur jembatan operasional.
Metodologi & Standar Pengujian Teknis:
Ultrasonic Pulse Velocity (UPV Test): Pengujian kecepatan rambat gelombang ultrasonik longitudinal mengacu pada SNI 03-4802-1998 dan ASTM C597 menggunakan perangkat digital Proceq Pundit Lab / PL-200 dengan transduser frekuensi 54 kHz. Pengujian dilakukan melalui metode transmisi langsung (direct transmission) dan semi-langsung untuk mengevaluasi densitas serta keseragaman massa beton.
Rebound Hammer Test (Uji Pantul Beton): Pengukuran kekerasan permukaan beton berbasis sistem grid penomoran koordinat sesuai SNI 03-4430-1997 dan ASTM C805.
Concrete Homogeneity & Void Detection: Pemetaan nilai cepat rambat gelombang guna mengidentifikasi zona beton keropos (honeycombing), delaminasi, atau diskontinuitas internal.
Covermeter & Rebar Scanning: Verifikasi ketebalan selimut beton pelindung dan estimasi konfigurasi tulangan utama pada zona geser girder.
Dokumentasi Pengujian Lapangan:
Kalibrasi dan pengukuran transduser Ultrasonic Pulse Velocity (UPV) dengan pelapis couplant pada titik grid uji girder jembatan
Hasil Evaluasi & Rekomendasi Teknis:
Hasil Evaluasi: Pengukuran cepat rambat gelombang ultrasonik pada girder jembatan menunjukkan nilai rata-rata UPV berada pada rentang > 3.800 m/s hingga 4.200 m/s, yang mengindikasikan kualitas beton struktural terkategori Good to Excellent berdasarkan kriteria klasifikasi Leslie & Cheesman (1949). Tidak terdeteksi anomali rongga udara kritis atau pelemahan signifikan pada elemen yang diuji.
Rekomendasi Pemeliharaan: Disarankan pemberian lapisan pelindung anti-karbonasi (anti-carbonation coating) pada permukaan luar girder yang terekspos cuaca langsung serta inspeksi pemeliharaan periodik setiap 1 tahun untuk memantau performa jembatan dalam melayani beban dinamis operasional.
PT Teknika Artha Nusantara (Tekanusa) dipercaya oleh PT Indolakto (Divisi Dairy) untuk melaksanakan Audit Kelayakan Struktur dan Pengujian Non-Destructive Testing (NDT) pada pelat lantai fasilitas gudang pendingin (Cold Storage Sub-Zero Room).
Latar Belakang & Tantangan Fasilitas:
Fasilitas cold storage industri beroperasi pada suhu sangat dingin (sub-zero temperature) dengan intensitas lalu lintas alat berat forklift serta beban tumpukan rak bertingkat (heavy-duty storage racks). Kondisi suhu ekstrem ini rentan menyebabkan fenomena pembekuan lantai (frost heave), susut termal beton, serta keretakan pada pelat lantai beton bertulang.
Metodologi & Standar Pengujian Teknis:
Core Drilling Beton: Pengambilan sampel silinder beton inti sesuai ASTM C42 / SNI 03-2492-2002 untuk pengujian kuat tekan aktual (compressive strength test) di laboratorium independen.
Ultrasonic Pulse Velocity (UPV): Pengujian rambat gelombang ultrasonik mengacu pada ASTM C597 / SNI 03-4802-1998 untuk memetakan homogenitas beton, mendeteksi diskontinuitas, rongga udara (honeycomb), dan kedalaman retak tersembunyi.
Rebound Hammer Test: Pemeriksaan kekerasan permukaan beton secara non-destruktif berbasis sistem grid sesuai ASTM C805 / SNI 03-4430-1997.
Crack Mapping & Joint Inspection: Pemetaan lebar dan pola retak serta evaluasi keandalan siar muai (expansion joint) pelat lantai.
Dokumentasi Pengujian Lapangan:
Pengujian UPV Gelombang Ultrasonik
Hammer Test Grid Marking
Pengukuran NDT Ruang Sub-Zero
Hasil & Rekomendasi:
Laporan audit teknis komprehensif diterbitkan dengan mencantumkan kapasitas sisa pelat terhadap beban operasional saat ini, analisis keselamatan rak penyimpanan, serta rekomendasi penanganan sambungan lantai untuk menjamin keandalan struktur jangka panjang.
Audit struktur kelayakan gedung warehouse dan kapasitas beban lantai di Pemalang Jawa Tengah
Lokasi: Pemalang Jawa Tengah | Tahun: 2026 | Klien: Industri & Logistik | Durasi: 2 – 3 Minggu
Lingkup Pekerjaan
Pemeriksaan visual rangka struktur portal baja, sambungan baut/las, dan kolom beton
Pengukuran ketebalan pelat baja (Ultrasonic Thickness Gauging) dan hammer test lantai beton
Analisis kapasitas beban lantai gudang terhadap penempatan racking system dan lalu lintas forklift
Evaluasi keandalan struktur terhadap beban angin dan gempa bumi sesuai standar SNI 1726
Penerbitan laporan kajian teknis untuk pemenuhan Sertifikat Laik Fungsi (SLF)
Temuan & Rekomendasi
Temuan: Struktur gudang memiliki integritas konstruksi yang kokoh. Kapasitas pelat lantai dinilai mampu menahan beban operasional rencana sesuai tata letak zona penyimpanan saat ini.
Pastikan keselamatan, keandalan, dan kepatuhan SLF gedung Anda bersama tim ahli teknik sipil bersertifikasi PT Teknika Artha Nusantara. Hubungi Marketing untuk penawaran & estimasi RAB, atau Tim Teknis untuk konsultasi teknis struktur.
Inspeksi visual rinci pada elemen girder, pier, abutment, dan bantalan elastomeric bearing pad
Pengujian NDT beton dan pengukuran lendutan (deflection) bentang utama jembatan
Scanning konfigurasi pembesian dan evaluasi potensi korosi tulangan baja
Analisis kapasitas sisa elemen struktur terhadap beban gandar kendaraan operasional
Penyusunan rekomendasi perbaikan teknis dan program pemeliharaan preventif jembatan
Temuan & Rekomendasi
Temuan: Elemen struktur jembatan di Project Indah Kiat Karawang secara garis besar berada dalam kondisi struktural memadai untuk operasional. Catatan keausan minor akibat beban dinamis berulang telah dipetakan secara akurat.
Rekomendasi: Rekomendasi perbaikan mencakup grouting/injeksi epoxy pada zona retak non-struktural, penggantian sealing sambungan ekspansi (*expansion joint*), serta pemantauan lendutan berkala.
Konsultasi Keandalan & Audit Struktur Bangunan
Pastikan keselamatan, keandalan, dan kepatuhan SLF gedung Anda bersama tim ahli teknik sipil bersertifikasi PT Teknika Artha Nusantara. Hubungi Marketing untuk penawaran & estimasi RAB, atau Tim Teknis untuk konsultasi teknis struktur.
Inspeksi visual rinci pada elemen girder, pier, abutment, dan bantalan elastomeric bearing pad
Pengujian NDT beton dan pengukuran lendutan (deflection) bentang utama jembatan
Scanning konfigurasi pembesian dan evaluasi potensi korosi tulangan baja
Analisis kapasitas sisa elemen struktur terhadap beban gandar kendaraan operasional
Penyusunan rekomendasi perbaikan teknis dan program pemeliharaan preventif jembatan
Temuan & Rekomendasi
Temuan: Elemen struktur jembatan di Bangkinang Riau secara garis besar berada dalam kondisi struktural memadai untuk operasional. Catatan keausan minor akibat beban dinamis berulang telah dipetakan secara akurat.
Rekomendasi: Rekomendasi perbaikan mencakup grouting/injeksi epoxy pada zona retak non-struktural, penggantian sealing sambungan ekspansi (*expansion joint*), serta pemantauan lendutan berkala.
Konsultasi Keandalan & Audit Struktur Bangunan
Pastikan keselamatan, keandalan, dan kepatuhan SLF gedung Anda bersama tim ahli teknik sipil bersertifikasi PT Teknika Artha Nusantara. Hubungi Marketing untuk penawaran & estimasi RAB, atau Tim Teknis untuk konsultasi teknis struktur.

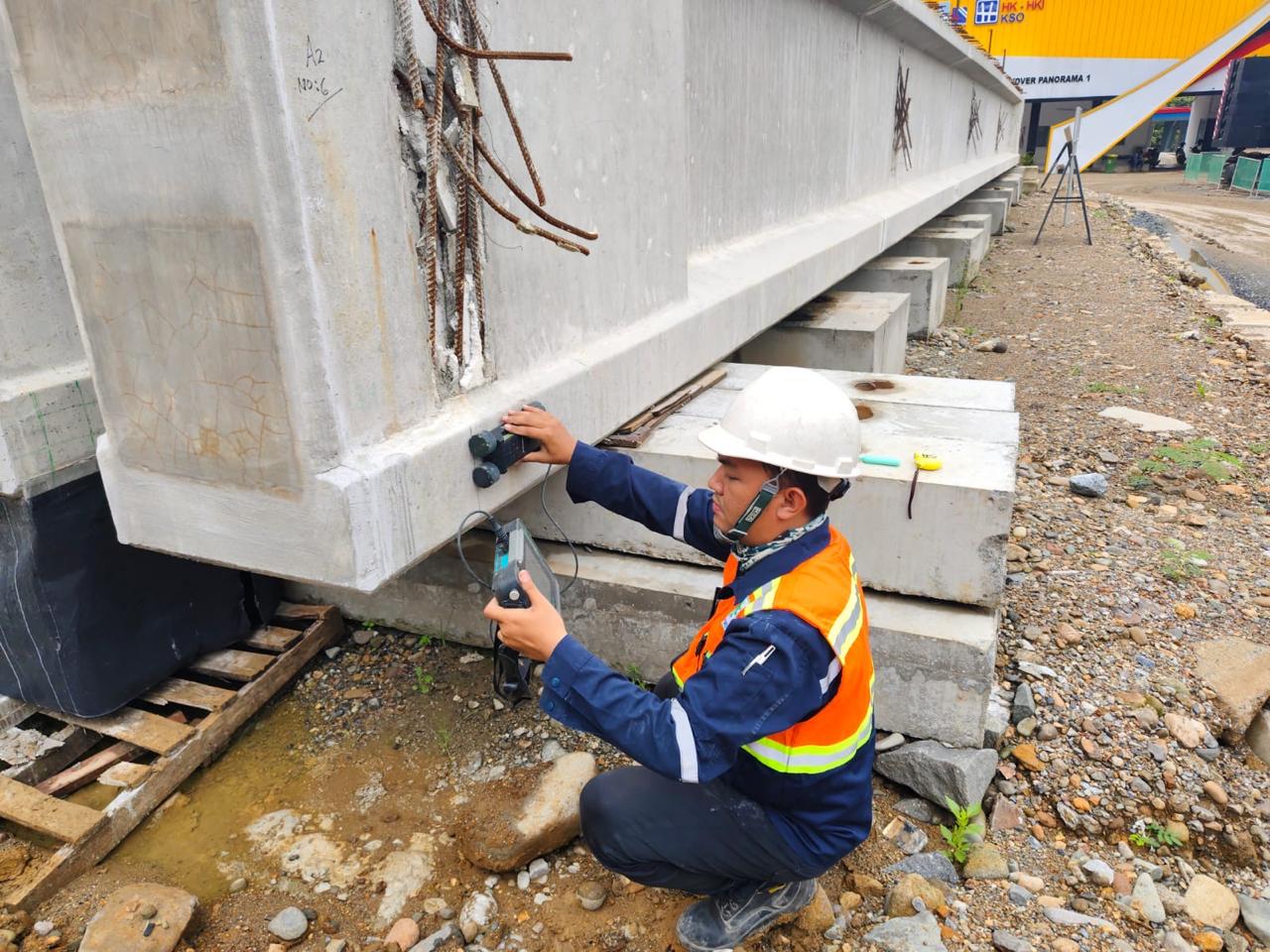

Pemeriksaan integritas dan evaluasi teknis struktur jembatan di Sitinjau Lauik Sumatera Barat
Lokasi: Sitinjau Lauik Sumatera Barat | Tahun: 2026 | Klien: Mitra Infrastruktur / Instansi | Durasi: 3 – 4 Minggu
Lingkup Pekerjaan
Inspeksi visual rinci pada elemen girder, pier, abutment, dan bantalan elastomeric bearing pad
Pengujian NDT beton dan pengukuran lendutan (deflection) bentang utama jembatan
Scanning konfigurasi pembesian dan evaluasi potensi korosi tulangan baja
Analisis kapasitas sisa elemen struktur terhadap beban gandar kendaraan operasional
Penyusunan rekomendasi perbaikan teknis dan program pemeliharaan preventif jembatan
Temuan & Rekomendasi
Temuan: Elemen struktur jembatan di Sitinjau Lauik Sumatera Barat secara garis besar berada dalam kondisi struktural memadai untuk operasional. Catatan keausan minor akibat beban dinamis berulang telah dipetakan secara akurat.
Rekomendasi: Rekomendasi perbaikan mencakup grouting/injeksi epoxy pada zona retak non-struktural, penggantian sealing sambungan ekspansi (*expansion joint*), serta pemantauan lendutan berkala.
Konsultasi Keandalan & Audit Struktur Bangunan
Pastikan keselamatan, keandalan, dan kepatuhan SLF gedung Anda bersama tim ahli teknik sipil bersertifikasi PT Teknika Artha Nusantara. Hubungi Marketing untuk penawaran & estimasi RAB, atau Tim Teknis untuk konsultasi teknis struktur.
Asesmen keandalan dan evaluasi integritas struktur jembatan dengan metode Non-Destructive Testing
Lokasi: Surabaya, Indonesia | Tahun: 2024 | Klien: Pemerintah | Durasi: 4 Minggu
Lingkup Pekerjaan
Inspeksi Visual
UPV Test
Hammer Test
Rebar Scan
Laporan Teknis
Temuan & Rekomendasi
Temuan: Inspeksi komponen jembatan mengidentifikasi area kritis yang memerlukan perhatian segera untuk menjaga integritas struktural.
Rekomendasi: Program pemeliharaan berkala dan perbaikan terfokus direkomendasikan untuk mempertahankan performa jembatan sesuai standar keselamatan.
Konsultasi Keandalan & Audit Struktur Bangunan
Pastikan keselamatan, keandalan, dan kepatuhan SLF gedung Anda bersama tim ahli teknik sipil bersertifikasi PT Teknika Artha Nusantara. Hubungi Marketing untuk penawaran & estimasi RAB, atau Tim Teknis untuk konsultasi teknis struktur.
Pengukuran kelurusan dan kemiringan kolom struktur gedung perkantoran bertingkat
Lokasi: Jakarta, Indonesia | Tahun: 2024 | Klien: Swasta | Durasi: 3 Minggu
Lingkup Pekerjaan
Inspeksi Visual Struktur
Hammer Test Beton
Rebar Scan (Profometer)
Analisis Struktur
Rekomendasi Teknis
Temuan & Rekomendasi
Temuan: Beberapa elemen struktural menunjukkan tanda-tanda deteriorasi termasuk retak permukaan dan kekuatan beton rendah di beberapa area.
Rekomendasi: Perbaikan dan perkuatan ditargetkan direkomendasikan untuk memastikan keselamatan struktural dan memperpanjang umur layanan bangunan.
